네트워크 토폴로지

✒️ 2025-05-15 15:04 내용 수정

컴퓨터 네트워크에서 연결된 장치들 간의 물리적 또는 논리적 배치를 나타낸 것

• 참고 자료 : 위키백과 네트워크 토폴로지
• 컴퓨터, 프린터, 라우터, 스위치 등의 장치들의 데이터 교환 및 통신 구조를 나타낼 수 있다.
• 랜 상의 어떤 노드도 네트워크 상에서 하나 이상의 다른 노드에 하나 이상의 링크를 가지고 있다.
• 물리적 토폴로지와 논리적 토폴로지는 특정 네트워크에서 동일할 수도 있고 아닐 수도 있다.
• 버스, 링, 스타, 트리, 그리드 등의 유형이 있다.

버스 네트워크(Bus Network)

• 가장 보편적인 이더넷 위상 구조다.
• 모든 장치가 단일 케이블에 연결되어 있다.
• 한 스테이션이 신호를 전송할 때 그 신호들은 단일 전송 구간을 따라 양 방향으로 이동한다.
• 모든 신호는 전체 네트워크에서 양방향으로 전파되어 네트워크 상의 모든 장치는 같은 신호를 받는다.
• 클라이언트에 설치된 소프트웨어는 각 클라이언트가 본인에게 지정된 메시지만 수신할 수 있다.

스타 네트워크(Star Network)

• 이더넷 LAN에서 가장 널리 사용되는 물리적 네트워크 토폴로지다.
• 주된 네트워크 장비에 기타 네트워크 장비를 추가로 연결할 때 사용한다.(확장 스타 토폴로지)
• 모든 장치가 중앙의 허브, 스위치, 라우터 같은 장비에 자체 케이블로 직접 연결된다.
• 구축 비용 면에서 물리적 스타 토폴로지가 물리적 버스 토폴로지보다 비싸지만, 각 장비가 자체 선에 의해 중앙 장비로 연결되기 때문에 한 장치의 문제가 전체 네트워크에 영향을 끼치지 않는다.

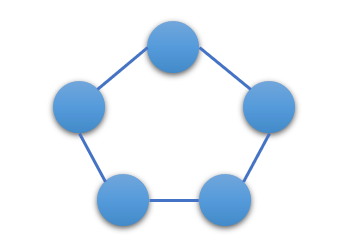

링 네트워크(Ring Network)

• 각각의 노드는 양 옆의 두 노드와 연결하여 전체적으로 하나의 고리를 형성하는 구조다.
• 데이터는 노드를 따라 노드에서 노드로 이동하기 때문에 데이터가 한 방향으로만 이동한다.
• 네트워크 부하가 심한 경우에 버스 토폴로지보다 성능이 우수하고, 컴퓨터간의 연결 관리를 위한 네트워크 서버가 불필요하다.
• 하지만 단 하나의 연결 오류만으로 전체 네트워크의 연결이 끊길 수 있다. 또한 장치를 옮기거나 추가 및 변경 시 네트워크에 영향을 끼치고 일반적인 부하 환경에서는 이더넷 망보다 느리다.

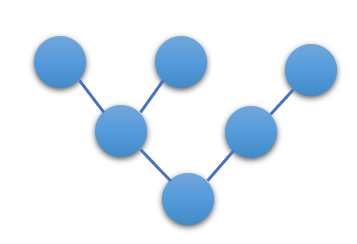

트리 네트워크(Tree Network)

• 트리 구조의 네트워크 토폴로지이며, 계층 구조를 형성한다.
• 참고 자료 : 정보통신기술용어해설 Tree

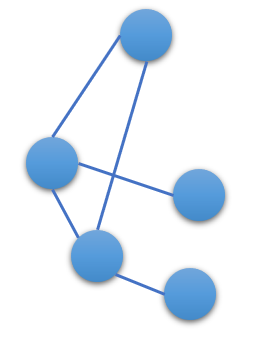

망 네트워크(Mesh Network)

• 네트워크의 모든 장치가 서로 직접적으로 연결되어 계층 구조가 없는 구조다.
• 정보를 교환할 때 다른 노드를 거칠 필요가 없기 때문에 직접적으로 주고 받을 수 있다.
• 특정 장치가 고장이 발생해도 다른 경로를 통해 통신할 수 있기 때문에 전체 네트워크에 큰 영향을 미치지 않는다.
• 장치들간의 직접적인 연결이 많은 만큼 복잡한 케이블 관리나 장치 변경으로 인한 케이블 재배치가 필요할 수 있어 이러한 경우에 장치 구축 및 유지 보수에 비용이 많이 들어갈 수 있다.
